YIJIA Industrial Electrical Co., Ltd.forklarer hvordan enNødstoppknappbruker en push-pull låsemekanisme for å gi rask maskinstans og pålitelig sikkerhetskontroll.
I industrielle miljøer må nødkontrollutstyr reagere umiddelbart når uventede situasjoner oppstår. Push-pull-låsestrukturen som brukes i nødstoppknapper er designet for å skape en enkel, men pålitelig operasjonsprosess, slik at operatører kan stoppe utstyr raskt og forhindre ytterligere risiko.
Fra produksjonsmaskiner til automasjonssystemer har denne mekanismen blitt en vanlig sikkerhetsløsning fordi den kombinerer rask aktivering, tydelig statusindikasjon og kontrollert tilbakestillingsoperasjon.
En nødstoppknapp er en sikkerhetskontrollkomponent designet for å avbryte maskinens drift under unormale forhold. Det er vanligvis installert på kontrollpaneler, produksjonsutstyr, samlebånd og industrimaskineri der umiddelbar nedleggelse kan være nødvendig.
I motsetning til vanlige kontrollbrytere, brukes ikke en nødstoppanordning til daglige start- og stoppoperasjoner. Hovedformålet er å gi rask respons når operatører må stoppe farlig bevegelse eller forhindre skade på utstyr.
Typiske situasjoner som krever nødstopp inkluderer:
- Uventet maskinfeil
- Bekymringer for operatørsikkerhet
- Unormale driftsforhold
- Forberedelse av vedlikehold
- Potensiell utstyrsskade
Effektiviteten til et nødstoppsystem avhenger ikke bare av den elektriske kretsen, men også av den mekaniske utformingen av selve knappen.
Push-pull-låsemekanismen er basert på en enkel mekanisk bevegelse. Når en operatør trykker på nødknappen, beveger knappehodet seg innover og låses i aktivert posisjon.
Den interne strukturen inkluderer vanligvis:
- Knapphode
- Låsemekanisme
- Fjærstruktur
- Kontaktblokk
- Tilbakestill systemet
Når du trykker:
- Knappehodet beveger seg nedover.
- Låsemekanismen holder knappen på plass.
- De interne kontaktene endrer sin elektriske tilstand.
- Den tilkoblede maskinkontrollkretsen mottar et stoppsignal.
Knappen forblir låst til operatøren utfører en tilbakestillingshandling. Dette forhindrer utilsiktet gjenoppretting av maskindrift før situasjonen er kontrollert.
| Driftsprosess | Mekanisk handling | Kontrollresultat |
| Trykk på nødknappen | Knappen beveger seg innover og låses | Maskinstoppsignal aktivert |
| Oppretthold låst posisjon | Intern mekanisme holder status | Forhindrer utilsiktet omstart |
| Trekk knappen utover | Låsen frigjøres manuelt | Systemet kan gå tilbake til normal kontroll |
Forskjellignødstoppknapperbruk forskjellige tilbakestillingsmetoder avhengig av applikasjonskrav. Push-pull-typen er en av de mest anerkjente designene på grunn av sin enkle betjening.
En push-pull reset fungerer ved å trekke knapphodet manuelt utover etter at nødsituasjonen er løst. Den interne mekanismen frigjøres, slik at kontaktene kan gå tilbake til sin opprinnelige tilstand.
Andre vanlige tilbakestillingsmetoder inkluderer:
| Tilbakestill metode | Driftsprinsipp | Søknadsegenskaper |
| Push-pull reset | Trekk knappen utover for å frigjøre | Enkel og intuitiv betjening |
| Twist reset | Roter knappehodet for å låse opp | Bidrar til å forhindre utilsiktet utslipp |
| Tilbakestilling av nøkkel | Bruk en nøkkel for frigjøring | Egnet for områder med begrenset tilgang |
Den valgte tilbakestillingsmetoden avhenger av utstyrsdesign, sikkerhetskrav og driftsmiljø.
En ikke-låsende knapp kan umiddelbart gå tilbake etter å ha blitt trykket, noe som kan skape forvirring om nødkommandoen er fullført. Låsestrukturen løser dette problemet ved å gi en synlig og fysisk indikasjon.
Den låste posisjonen gir flere fordeler:
- Tydelig identifikasjon av nødstatus
- Forebygging av utilsiktet omstart av maskinen
- Enklere inspeksjon før gjenstart av utstyr
- Forbedret operatørbevissthet
For industrielle systemer fungerer den mekaniske låsefunksjonen sammen med elektriske kontakter for å skape en mer pålitelig sikkerhetsrespons.
Industrielle kontrollkomponenter fungerer ofte i miljøer der vibrasjoner, støv og hyppig bruk er vanlig. Den fysiske strukturen til en nødstoppanordning påvirker direkte levetiden.

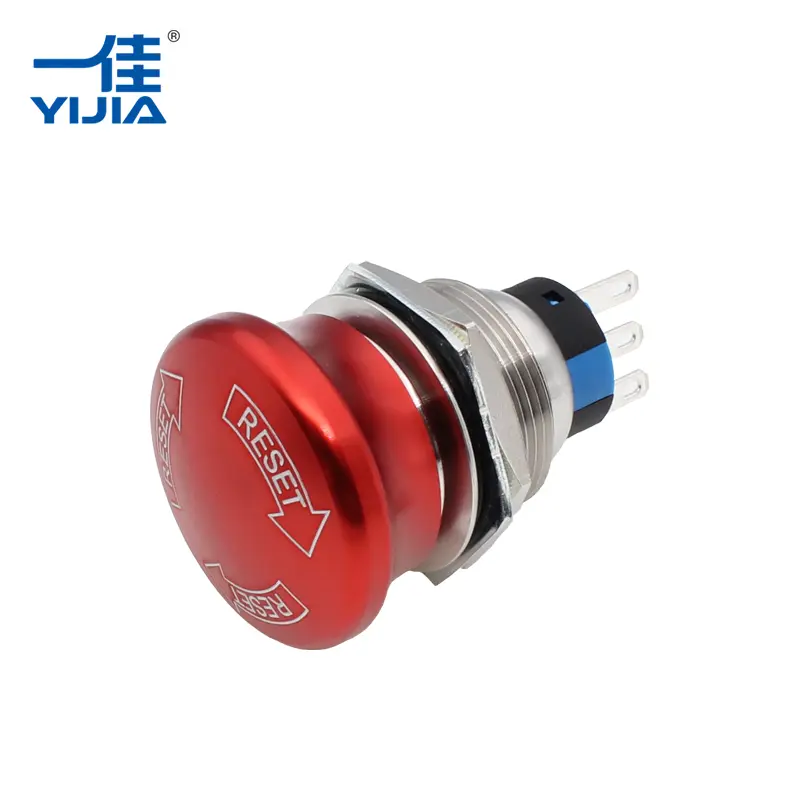

En nødstoppknapp av høy kvalitet bruker vanligvis slitesterke husmaterialer, inkludert metallalternativer som rustfritt stål, for å forbedre mekanisk styrke og motstand mot støt.
Sammenlignet med standard plastkonstruksjoner kan metalldesign gi:
| Designfunksjon | Praktisk fordel |
| Metallhus | Bedre motstand mot mekanisk påvirkning |
| Forsterket knappestruktur | Støtter gjentatt operasjon |
| Stabilt kontaktsystem | Opprettholder pålitelig elektrisk tilkobling |
| Slitasjebestandige materialer | Forlenger operativ levetid |
Disse funksjonene hjelper nødkontrollkomponenter med å forbli pålitelige i krevende industrielle applikasjoner.
Den mekaniske bevegelsen til knappen må fungere sammen med den elektriske kontaktstrukturen. Når nødknappen aktiveres, endrer de interne kontaktene tilstand og sender et signal til kontrollsystemet.
Vanlige kontaktordninger inkluderer:
- Normalt lukkede (NC) kontakter for sikkerhetskretser
- Flere kontaktblokker for forskjellige styresignaler
- Modulære design for fleksibel installasjon
Bruken av pålitelige kontaktmaterialer bidrar til å redusere elektriske feil forårsaket av gjentatt veksling. Kombinert med optimaliserte fjærmekanismer, støtter kontaktsystemet konsistent ytelse under nødsituasjoner.
Nødstoppenheter er mye brukt på tvers av bransjer der maskiner krever umiddelbar avstengning.
Produksjonsmaskiner inkluderer ofte nødknapper på kontrollpaneler eller maskinrammer slik at operatører raskt kan reagere på uventede problemer.
Robotutstyr og automatiserte produksjonslinjer krever raske avstengningsfunksjoner for å beskytte operatører og utstyr.
Styreskap integrerer nødstoppfunksjoner for å gi sentralisert sikkerhetsstyring.
Maskiner som involverer bevegelige deler, skjæresystemer eller transportørmekanismer bruker vanligvis nødkontroller som en del av sikkerhetsdesignet.
Å velge en passende nødstoppkomponent krever vurdering av både mekaniske og elektriske krav.
Viktige faktorer inkluderer:
| Seleksjonsfaktor | Grunn |
| Tilbakestill metode | Bestemmer hvordan systemet går tilbake til drift |
| Kontaktkonfigurasjon | Må samsvare med kontrollkretsdesignet |
| Installasjonsstørrelse | Sikrer kompatibilitet med kontrollpanelet |
| Driftsmiljø | Påvirker material- og beskyttelseskrav |
| Mekanisk holdbarhet | Påvirker langsiktig pålitelighet |
En riktig valgt nødkontrollkomponent kan forbedre maskinsikkerheten samtidig som den støtter praktiske vedlikeholds- og driftsprosedyrer.
Ettersom industriell automasjon fortsetter å utvikle seg, er sikkerhetskomponenter fortsatt viktige deler av maskindesign. Nødstoppknappen er en direkte forbindelse mellom operatører og utstyrsbeskyttelsessystemer.
YIJIA Industrial Electrical Co., Ltd.fokuserer på industrielle elektriske kontrollprodukter, inkludert trykknappbrytere, signallamper, releer, kontaktorer, summer og nødkontrollkomponenter. Gjennom kontinuerlig produktforbedring og kvalitetsstyringspraksis utvikler YIJIA løsninger designet for ulike industrielle kontrollapplikasjoner.
Push-pull-låsemekanismen fungerer ved å kombinere mekanisk låsing og elektriske koblingsfunksjoner, og skaper en tydelig og pålitelig beredskapsmetode. Med slitesterk konstruksjon og praktisk betjeningsdesignNødstoppknappfortsetter å spille en viktig rolle i å forbedre sikkerhet og kontrollpålitelighet på tvers av moderne industrielt utstyr.
